Для правильного подключения аудиоустройства к автомобилю необходимо знать цвета проводов и их назначения. Начните с определения необходимого подключения питания. Обычно, красный провод отвечает за включение, а желтый обеспечивает постоянное питание.
Обратите внимание на акустические провода: они могут быть различного цвета, например, черный с белым предназначен для левого переднего динамика, а черный с зеленым – для правого. При этом не забудьте проверить полярность, чтобы избежать искажения звука.
Совершая установку, важно удостовериться в соответствии всех соединений, особенно если в вашем автомобиле была ранее установлена другая звуковая система. Убедитесь, что разъемы надежно закреплены, а провода не имеют повреждений.
Если вы планируете использовать дополнительные функции, такие как управление с руля, ознакомьтесь с особенностями подключения дополнительных проводов. Например, часто используются серые и фиолетовые провода для этой цели.
Общие сведения о системе аудио Nissan Almera G15
Данная аудиосистема устраняет необходимость в внешних устройствах, предоставляя доступ к различным источникам звука. Среди них можно выделить FM/AM радиоволны и возможность подключения через AUX или USB.
Качество звука обеспечивается современными процессорами, которые эффективно обрабатывают аудиосигналы. Звучание на достойном уровне благодаря многим настройкам эквалайзера, позволяющим адаптировать его под предпочтения пользователя.
- Поддержка цифрового формата аудиофайлов позволяет воспроизводить треки без потери качества.
- Встроенная память дает возможность сохранить избранные радиостанции и настройки звука.
- Интуитивно понятный интерфейс облегчает навигацию между функциями и источниками воспроизведения.
Современные технологии Bluetooth не только обеспечивают возможность беспроводного подключения, но и поддерживают голосовые команды для более безопасного управления на ходу.
Безопасность устройства поддерживается защитными функциями, что особенно актуально при использовании в условиях города.
Инструменты, необходимые для распиновки
- Мультиметр – необходим для проверки проводки и определения соединений. Убедитесь, что он работает корректно.
- Набор отверток – пригодится для демонтажа компонентов. Лучше использовать подходящие по размеру и типу.
- Кусачки – помогут при необходимости обрезки проводов. Выбирайте модели с острыми лезвиями.
- Паяльник – может понадобиться для соединения проводов. Выбирайте инструмент с регулируемой температурой.
- Изолента – необходима для изоляции соединений, чтобы избежать коротких замыканий. Лучше использовать качественные материалы.
- Тестеры проводимости – помогут быстро определить работоспособность отдельных линий. Наличие ручного и автоматического будет плюсом.
Подготовка инструментария позволит сократить время на выполнение работы и увеличить надежность конечного результата. Убедитесь, что все инструменты находятся под рукой перед началом процесса.
Где найти схему распиновки устройства
Онлайн-ресурсы, такие как специализированные форумы и сайты автолюбителей, также содержат полезную информацию. Там пользователи делятся своими находками и описывают схемы подключения, что может существенно помочь в работе.
Проводники и схемы можно найти на платформах, посвященных ремонту автомобилей. Многие сайты предлагают возможность скачать документы или просмотреть их в режимах онлайн.
Наконец, не забывайте о социальной сети. Группы, посвященные вашему автомобилю, могут стать источником схем и полезных советов от других владельцев. Задайте вопрос, возможно, кто-то уже делился нужной информацией.
Как проверить работоспособность проводов перед подключением
Используйте мультиметр для проверки напряжения в проводах. Установите прибор в режим измерения постоянного тока и подключите щупы к соответствующим проводам. Сравните полученные значения с ожидаемыми согласно схеме соединений.
Проверяйте целостность проводов с помощью омметра. Убедитесь, что сопротивление на концах проводов равно нулю, чтобы подтвердить отсутствие повреждений.
После этого проверьте наличие коротких замыканий. Для этого подключите один щуп к одному из проводов, а другой — к корпусу автомобиля. Значение выше 1 ом может указывать на проблемы.
Также протестируйте динамики, чтобы убедиться в их работоспособности. Подключите временно магнитолу и проверьте звук на каждом канале, слушая их работу отдельно.
Не забывайте про проверки заземления. Замерьте сопротивление между заземляющим проводом и кузовом. Значение ниже 5 ом указывает на хорошее соединение.
Регулярные проверки перед подключением снизят риск возможных поломок и обеспечат долгий срок службы аудиосистемы.

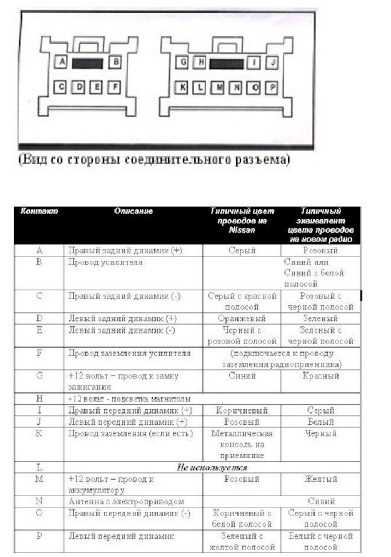

Пин-распиновка соединений аудиосистемы Almera G15
Для подключения аудиоустройства необходимо знать цветовую кодировку проводов и их функцию. Обычно стандартные соединения включают следующие элементы:
Питание: красный провод — позитивное питание, черный — масса.
Аудиовходы: обычно используются два провода: белый и белый с черной полоской для левого канала, красный и красный с черной полоской для правого канала.
Аудиовыходы: для подключения динамиков применяются провода: желтый — передний левый, зеленый — передний правый, серый — задний левый, фиолетовый — задний правый.
Управление: некоторые модели имеют отдельный провод для подключения к рулевому управлению, обычно это провод оранжевого цвета.
Также стоит учитывать, что в зависимости от комплектации могут быть дополнительные элементы, такие как сабвуфер или усилитель. Обратите внимание на наличие дополнительных разъемов для их подключения.
Перед началом работ проверьте каждое соединение мультиметром на отсутствие короткого замыкания, чтобы избежать повреждений. Проверка поможет детализировать состояние функциональности до начала подключения.
Электрические параметры проводов и контактов
При установке автомобильного аудиоустройства особое внимание следует уделить электрическим характеристикам проводов и контактов. Все соединения должны соответствовать определённым стандартам, чтобы обеспечить безопасность и устойчивую работу оборудования.
| Цвет провода | Функция | Сопротивление (Ом) | Максимальный ток (А) |
|---|---|---|---|
| Красный | Плюсовое питание | 0.5 | 10 |
| Чёрный | Земля | 0.3 | 10 |
| Жёлтый | Постоянное питание | 0.5 | 5 |
| Синий | Аудиосигнал | 0.2 | 3 |
| Зелёный | Задний динамик | 0.4 | 5 |
| Белый | Передний динамик | 0.4 | 5 |
Используйте провода с соответствующим сечением для обеспечения минимального напряжения и защиты от короткого замыкания. Оптимальное сечение для большинства автомобильных проводов составляет 0.75-1.5 мм?. Обеспечьте хорошую изоляцию проводов для предотвращения повреждений при установке. Все контакты должны надёжно фиксироваться, чтобы избежать плохого соединения и появления шумов в аудиосистеме.
Также рекомендуем периодически проводить проверку состояния проводки. Исследуйте соединения на наличие коррозии и повреждений, чтобы продлить срок эксплуатации аудиоустройства и повысить его надёжность.
Подключение внешних усилителей
Для успешного подключения внешних усилителей к аудиосистеме автомобиля необходимо знать особенности соединений. Рекомендуется использовать специальные промежуточные разъемы для соединения проводов, что минимизирует риск повреждения контактных площадок.
Основные провода, которые будут задействованы при подключении усилителей:
- Кабели питания (включая массу)
- Сигнальные провода для передачи звукового сигнала
- Удаленные команды включения (remote turn-on)
Необходимые соединения можно легко определить по цветовой кодировке проводов. Важно следовать указаниям, чтобы избежать проблем с работой аудиосистемы.
| Тип провода | Цвет | Назначение |
|---|---|---|
| Питание | Красный | Подача питания на усилитель |
| Заземление | Черный | Подключение к массе кузова |
| Сигнал LEFT | Синий | Передача звука левого канала |
| Сигнал RIGHT | Зеленый | Передача звука правого канала |
| REMOTE | Желтый | Сигнал включения усилителя |
Перед началом подключения необходимо убедиться, что общее напряжение на клеммах корректно и соответствует электропараметрам устройства. Это предотвратит повреждение как усилителя, так и других компонентов аудиосистемы.
Проверка соединений должна быть выполнена с использованием мультиметра для контроля целостности проводов. Важно следить за тем, чтобы не было обрывов или коротких замыканий, что может привести к сбоям в работе. Также необходимо убедиться в надежном соединении всех проводов перед установкой усилителя на постоянное место.
Ошибки, которые нужно избегать при распиновке
Не используйте неподходящие соединители, так как это может привести к неправильному контакту и повреждению устройств.
Игнорирование маркировки проводов является распространенной ошибкой. Каждый цвет и обозначение имеют свое значение, и их следует строго соблюдать.
Недостаточная подготовка перед началом работы может завершиться неправильной подключением. Заведомо проверьте все схемы и инструкции.
Смешивание проводов от разных систем может спровоцировать короткое замыкание и перегрев, поэтому используйте только предназначенные соединения.
Не игнорируйте необходимость проверки полярности. Неправильное подключение может повредить электронику.
Важно не забывать об изоляции. Непокрытые соединения могут вызвать коррозию или привести к замыканиям.
Избегайте использования проводов с поврежденной изоляцией. Замена таких элементов должна проводиться до начала подключения.
Не следует пренебрегать проверкой всех функциональных характеристик после подключения. Это предотвратит будущие ошибки и необходимость повторной работы.
Советы по улучшению качества звука
Для достижения высокого качества аудио рекомендуется обратить внимание на следующие аспекты:
- Замена динамиков. Установка качественных акустических систем значительно повысит звучание. Рассмотрите варианты с широким спектром частот.
- Усилитель. Подключение внешнего усилителя обеспечит большую мощность и чистоту звука. Выбирайте модели с низкими уровнями искажений.
- Кабели. Используйте качественные аудиокабели с хорошей изоляцией. Это поможет снизить потери сигнала и минимизировать помехи.
- Настройки эквалайзера. Регулярно настраивайте эквалайзер под ваш музыкальный стиль. Это изменит звучание в зависимости от предпочтений.
- Правильная установка. Убедитесь, что акустические системы установлены на оптимальной высоте и направлены к слушателю. Это улучшит пространственное восприятие звука.
- Звукоизоляция. Улучшение звукоизоляции в салоне автомобиля предотвратит внешние шумы и сделает звук более четким. Используйте специальные материалы для обивки дверей и пола.
- Тюнинг. Рассмотрите возможность тюнинга виниловых или классических динамиков для улучшения их характеристик. Это может включать замену подводки или использование новых мембран.
- Герметичность. Обеспечьте герметичность установки динамиков в дверных панелях. Плохая герметизация может привести к потере басов.
- Снижение резонансов. Используйте демпфирующие материалы в местах, где возможны резонансы. Это снизит искажения при воспроизведении басов.
Следуя данным советам, можно значительно улучшить звучание вашей аудиосистемы, обеспечив более громкий и чистый звук. Выбор оборудования и правильная его установка играют ключевую роль в достижении желаемого результата.
Подключение дополнительных динамиков к аудиосистеме
Для улучшения звукового опыта и насыщенности звучания, можно подключить дополнительные громкоговорители. Убедитесь, что ваша аудиосистема поддерживает расширение звуковой схемы и выберите подходящие модели динамиков.
Начните с того, чтобы определить, сколько дополнительных единиц хотите подключить. После этого присмотрите к их характеристикам: импеданс должен соответствовать выходным данным вашего устройства. Обычно это значение составляет 4 или 8 Ом.
Снимите заводскую настройку, если она предполагает использование одного набора динамиков. Проверяйте полярность: правильно подключенные провода должны фиксироваться в соответствии с обозначением (+ и -). Ошибочное подключение может негативно сказаться на звучании и работе устройства.
Разместите новые динамики там, где они обеспечат максимальное качество. Конкретное расстояние и углы наклона зависят от модели автомобиля и личных предпочтений. Монтируйте их аккуратно и не забудьте о герметичности соединений.
После установки, выполните проверку: включите аудиосистему и убедитесь, что все громкоговорители работают исправно. При необходимости регулируйте уровни громкости и баланса для достижения оптимального звучания. Также стоит обратить внимание на настройку эквалайзера.
Если планируете подключение внешнего усилителя, учтите его мощность и совместимость со звуковыми компонентами. Используйте качественные кабели для уменьшения потерь сигнала и предотвратите возможные помехи.
Основные проблемы при подключении и их решения
Если возникают проблемы с подключением, проверьте следующие аспекты:
- Неправильная полярность: Убедитесь, что провода питания подключены с учетом положительной и отрицательной клеммы. Если аппаратура не включается, проверьте соединение красного и черного проводов.
- Отсутствие питания: Проверьте предохранители. Сгоревший предохранитель может привести к отсутствию питания. Замените его на соответствующий по характеристикам.
- Слабый сигнал: Если качество звука низкое, возможно, присутствует неправильное подключение антенны. Проверьте надежность соединения антенны и проведите диагностику.
- Неправильная схема подключения: Проанализируйте схему контракта, если динамики не работают. Ошибки в подключении могут привести к отсутствию звука.
- Проблемы с серийным кабелем: Поврежденный или неправильный серийный кабель может вызывать неполадки. Замените его, если обнаружите видимые повреждения.
- Неподходящие аудиокабели: Проверьте соответствие используемых кабелей типу подключения. Некоторые системы требуют специальных адаптеров.
- Сбои в прошивке: Иногда проблемы могут возникнуть из-за устаревшей прошивки. Проверьте наличие обновлений на официальном сайте.
Следуя этим рекомендациям, можно устранить большинство неполадок, связанных с подключением. Тщательная проверка соединений и использование качественных компонентов существенно повысит шансы на успешную работу устройства.
