Причины неработающей лампочки зарядки на ВАЗ 2170 Калина 1 и их устранение

Для устранения сбоев в работе индикатора электропитания проверьте соединения. Начните с контактов, которые соединяют прибор с основным электрическим блоком. Коррозия или ослабленные соединения могут привести к отсутствию сигнала, поэтому контакты необходимо тщательно очистить и зафиксировать.

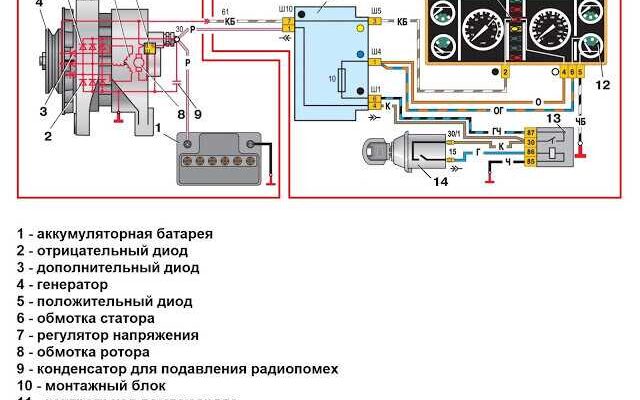

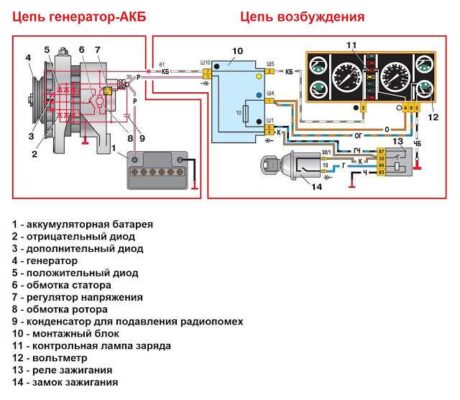

Тестирование предохранителей также имеет значение. Найдите схему, чтобы определить, какой предохранитель отвечает за данное устройство. Если обнаружите перегоревший элемент, замените его на новый аналог, чтобы восстановить функциональность.

Еще одним важным аспектом является автоэлектрическая система. Обратите внимание на наличие повреждений проводки, которые могут вызвать короткое замыкание. Проверьте все провода на наличие изоляционных проблем или механических повреждений.

Не забудьте осмотреть сам прибор. Если вы заметили трещины, потемнение или другие визуальные дефекты, стоит заменить элемент на новый, чтобы обеспечить надежную работу. В некоторых случаях может понадобиться полная диагностика системы для выявления более глубоких проблем.

Проверка целостности лампочки зарядного устройства

Для диагностики работоспособности источника света выполните следующие шаги: отсоедините проводку от контактов устройства. Важно проверить прозрачное покрытие на наличие трещин или повреждений. Если есть подозрения на физические дефекты, замените элемент на новый.

Подключите мультиметр к контактам. Установите прибор в режим измерения сопротивления. Целый компонент должен показывать низкое значение, близкое к нулю. Если сопротивление значительно выше, это свидетельствует о неисправности.

Дополнительно можно проверить устройство с помощью 12-вольтового источника питания или аккумулятора. Подключите его к тестируемой части. При исправности должен наблюдаться световой сигнал. Признаки отсутствия реакции указывают на необходимость замены.

Использование специальных тестеров, разработанных для проверки источников света, поможет получить более точные результаты. Следите за полярностью при подключении, чтобы избежать неправильных показаний.

Наличие обрывов в электрической цепи

Для диагностики электрической цепи необходимо проверить наличие обрывов, так как они могут быть причиной отсутствия функционирования системы. Ниже приведены шаги для выявления данной проблемы:

1. Используйте мультиметр для измерения сопротивления в цепи:
• Отключите все соединения и убедитесь, что прибор настроен на режим измерения сопротивления.
• Измерьте сопротивление между концами проводов. Ожидайте низкое значение, если цепь целая.
• Если мультиметр показывает бесконечность, это указывает на наличие обрыва.
2. Проверьте соединения:
• Осмотрите все разъемы и клеммы на предмет коррозии или механических повреждений.
• При необходимости очистите контакты и выполните повторное подключение.
3. Исследуйте проводку:
• Проверьте целостность изоляции проводов. Наличие трещин и порывов приводит к размыканию цепи.
• При обнаружении повреждений замените участки проводки или выполните восстановление.
4. Проведите визуальный осмотр блока предохранителей:
• Убедитесь, что все предохранители целы, так как их обрывы также могут вызывать проблемы в цепи.
• При необходимости замените перегоревшие элементы.

Тщательная проверка и диагностика электрической схемы помогут устранить обрывы и восстановить правильное функционирование системы. Не забывайте о регулярном обслуживании и профилактических мерах для предотвращения подобных неисправностей в будущем.

Неисправности контактной группы разъема

Для выявления неисправностей выполните следующие действия:

1. Снимите разъем и осмотрите его на предмет механических повреждений.
2. Проверьте контакты с помощью мультиметра на целостность и наличие сопротивления.

Если мультиметр показывает высокое сопротивление или обрыв, возможно, потребуется замена разъема или восстановление контактов. На этом этапе также имеет смысл обратиться к схемам подключения для проверки правильности соединений.

Дополнительно, используйте следующую таблицу, чтобы зафиксировать состояние разъема по результатам проверки:

Контакт	Состояние	Рекомендации
1	Чистый	Продолжайте обследование
2	Коррозия	Очистить, проверить
3	Обрыв	Заменить контакт
4	Нормальное сопротивление	Все в порядке

Не игнорируйте состояние проводов, соединяющих контактную группу с остальными элементами системы. Дополнительные повреждения проводки могут значительно повлиять на работу всей системы. Ознакомьтесь с соединениями и на предмет возможных изломов или перегибов.

Диагностика генератора автомобиля

Проверьте выходное напряжение генератора. С помощью мультиметра замерьте напряжение на клеммах аккумулятора при работающем двигателе. Оно должно составлять от 13,5 до 14,5 вольт. Если показатель ниже, вероятна проблема с генератором.

Осмотрите ремень привода генератора. Он должен быть в хорошем состоянии, без трещин и сильного износа. Ненадежная натяжка ремня приводит к снижению производительности устройства.

Проверка подшипников генератора также важна. При недостаточной смазке или износе подшипников появляется стук или шум. Необходимо провести замену изношенных элементов.

Обратите внимание на соединения. Плохие контакты могут вызывать аварийные ситуации. Убедитесь, что все провода надежно зафиксированы и не имеют окисления.

Проверка диодов выпрямителя также критична. Они должны работать исправно, иначе не будет правильной зарядки аккумулятора. С помощью тестера проверьте каждый диод на предмет пробоя и исправности.

Если генератор оснащён регулятором напряжения, его следует протестировать. Неисправный регулятор может привести к перепадам напряжения и быстрой разрядке аккумулятора.

При наличии всех этих проверок можно выявить неисправности и устранить их, что позитивно повлияет на функционирование электросистемы автомобиля.

Проблемы с предохранителями

Начните с визуального осмотра предохранителей, отвечающих за работу электрической системы. Обратите внимание на перегоревшие элементы, замените их новыми, соответствующими номиналу.

При обнаружении постоянных сбоев, исследуйте дополнительные детали, такие как провода и соединения, которые могут вызывать короткие замыкания. Повреждение изоляции может привести к перегрузке предохранителей.

Учтите, что со временем могут ослабевать контакты в распределительной коробке, что тоже приводит к проблемам с электрическими цепями. Такая ситуация требует чистки и подтяжки соединений.

Не забывайте о необходимости периодической проверки состояния предохранителей, чтобы предотвратить будущие проблемы с электрическим оборудованием вашего автомобиля.

Состояние аккумулятора и его подключение

Проверьте, нет ли недостатка напряжения в источнике питания. Для этого используйте мультиметр, замерив напряжение на клеммах аккумулятора. Нормальное значение должно находиться в пределах 12,4–12,8 В.

Следует тщательно осмотреть клеммы на наличие окисления и загрязнений. Если имеются признаки коррозии, очистите клеммы с помощью щетки и специального раствора. Это улучшит контакт и устранит проблемы с зарядом.

Регулярно проверяйте уровень электролита, особенно в свинцово-кислотных батареях. Недостаточный уровень может привести к недостаточной производительности. При необходимости долейте дистиллированную воду до нужного уровня.

Некоторые модели аккумуляторов требуют проверки состояния упаковки. Трещины или повреждения оболочки могут вызвать утечку и сокращение срока службы батареи. Замена поврежденного устройства является обязательной.

Состояние аккумулятора	Действия
Нормальное (12,4–12,8 В)	Подключение без изменений
Низкое (< 12,4 В)	Подзарядите с использованием зарядного устройства
Коррозия на клеммах	Очистите клеммы
Недостаток электролита	Долейте дистиллированную воду
Поврежденная оболочка	Замена аккумулятора

Перегрев проводки и ее повреждения

Если наблюдаются проблемы с индикацией зарядки, стоит проверить состояние проводки. Перегрев может быть вызван чрезмерными токами или плохими контактами, что приводит к разрушению изоляции и окислению проводов.

Для диагностики повреждений следуйте этим рекомендациям:

1. Визуальный осмотр проводов на наличие признаков перегрева: обугленные участки, трещины или нарушения изоляции.
2. Проверка соединений. Если они ослаблены, это приведет к повышению сопротивления и, как следствие, к перегреву.
3. Использование мультиметра для замера сопротивления в местах соединений. Высокое значение указывает на проблемы.

Повреждённые участки провода необходимо заменить или заизолировать качественным материалом, чтобы избежать дальнейших проблем. Обращайте внимание на состояния клемм и разъемов, они должны быть чистыми и плотно соединенными.

Рекомендуется регулярно проверять состояние проводов в подкапотном пространстве и при необходимости проводить профилактику, чтобы исключить перегрев и дальнейшие повреждения.

Состояние реле зарядки

Проверьте реле, оно должно функционировать корректно для нормальной работы системы. Визуальная проверка не всегда дает полный результат. Используйте мультиметр для получения информации о его целостности. Измерьте сопротивление обмоток: они должны показывать значение в пределах 50-100 Ом. Нарушение этого диапазона сигнализирует о необходимости замены устройства.

Контакты реле также подлежат проверке. Убедитесь в отсутствии коррозии или загрязнений. Используйте очиститель контактов для восстановления их проводимости. Обратите внимание на крепления, они должны быть надежными и не иметь люфта.

В случае отсутствия напряжения на выходе реле, проверьте подачу питания на его вход. Неправильное функционирование может быть связано с плохими соединениями проводки. Замерьте напряжение на входных терминалах при включении зажигания; оно должно быть в пределах 12 В.

Если реле не срабатывает, проверьте управляющий сигнал. Он поступает сгенератором и должен активировать реле при определенных условиях. Условия и сам сигнал следует тестировать, это возможно сделать, подключив диагностическое оборудование.

При выявлении неисправности реле рекомендовано заменить его на новый или восстановленный аналог. После замены проведите проверку системы на предмет стабильной работы.

Проверка датчика заряда

Если показания ниже 13.7 В, рекомендуется проверить соединения датчика и проводку на наличие коррозии или повреждений. Также следует внимательно осмотреть сам датчик на предмет механических повреждений или утечек. Неполадки в проводах могут влиять на стабильность работы элемента.

Следующая проверка заключается в обратном тесте. Отключите датчик и замкните его контакты. При этом лампочка, указывающая на заряд, должна загореться. Если этого не происходит, вероятны проблемы в электрической цепи или самом устройстве.

В случае выявления неисправностей следует произвести замену датчика, если он не восстанавливается. Обязательно проверьте корректность подключения новых комплектующих для предотвращения повторных поломок.

Ошибки в системе электропитания

Для выявления неисправностей в системе питания рекомендуется начать с проверки правильности подключения всех кабелей. Часто причиной сбоя может стать неверное подключение проводов к источнику тока или генератору.

Необходимо обратить внимание на состояние клемм. Коррозия или окисление на контактах могут приводить к ухудшению проводимости. Регулярное очищение клемм от загрязнений поможет предотвратить сбой в системе.

Проверка натяжения ремня генератора также имеет значение. Слабое натяжение приводит к уменьшению эффективности генерации тока. Убедитесь, что ремень надежно натянут и не имеет видимых повреждений.

Также стоит оценить состояние проводки. Поврежденные участки или перегрев изоляции могут вызывать короткие замыкания. Необходимо следить за целостностью проводов и заменять поврежденные.

Неправильная работа реле также может привести к сбоям в подаче энергии. Проверьте реле на предмет заедания или механических повреждений.

Обязательно проведите диагностику на наличие коротких замыканий. Это поможет предотвратить повреждение всей электрической системы автомобиля и обеспечить стабильное функционирование. Используйте мультиметр для точных измерений.

Не игнорируйте проверку состояния аккумулятора. Его старение или недостаточный заряд могут также повлиять на работу системы в целом. Убедитесь, что агрегат заряжен и исправен.

Влияние коррозии на контакты и соединения

Коррозия может значительно ухудшить состояние электрической проводки и соединений, что приводит к ухудшению передачи тока. Это часто происходит из-за воздействия влаги и химических веществ на металл, вызывая окисление контактов.

Рекомендуется регулярная проверка состояния контактов разъемов. Если обнаружен налет или изменение цвета, следует очистить поверхности с помощью специального средства для удаления коррозии или мягкой щетки. В случае серьезных повреждений замените соединения.

Использование консистентных герметиков увеличит срок службы соединений, предотвратив попадание влаги. Также важно обеспечить надежное крепление проводов, чтобы избежать механических повреждений, которые могут усугубить коррозийные процессы.

Следите за признаками окисления, такими как плохой контакт и повышенное сопротивление. Эти факторы негативно сказываются на работе электрической системы и могут вызвать снижение производительности агрегатов автомобиля.

Периодическая диагностика состояния электрических соединений обеспечит стабильную работу системы. Применяйте антикоррозийные обработки на открытых участках проводки для повышения надежности элементов системы электроснабжения.

Тестирование системы заземления

Необходимо проверить заземляющее устройство автомобиля, так как плохое заземление может привести к сбоям в системе электрооборудования. Следуйте рекомендациям для диагностики:

• Подключение измерительных инструментов: Используйте мультиметр для измерения сопротивления заземления. Подключите один щуп к заземляющим контактам, а другой к аккумулятору.
• Измерение сопротивления: Оптимальный показатель – не более 5 Ом. Если значение выше, необходимо улучшить соединение или проверить состояние проводов.
• Проверка заземляющих проводов: Осмотрите физическое состояние проводки, ищите повреждения и коррозию. Замените изношенные элементы.
• Тестирование на наличие короткого замыкания: Убедитесь, что заземляющие провода не соприкасаются с другими проводами, что может вызвать сбой работы электрической системы.

Также рекомендуется проверить, не ослаблены ли крепежи, так как это может повлиять на эффективность заземляющего контракта.

Поддержание надежного заземления предотвращает возникновение электрических неполадок и способствует стабильной работе всех компонентов автомобиля.
